PAJPJIET TA ' L-AZZAR SSAW

Pajp tal-azzar spirali (SSAW), Pajp iwweldjat b'spirali, Pajp tal-azzar SAWL, Pajp tal-ark mgħaddas spirali, Pajp tal-azzar iwweldjat spirali

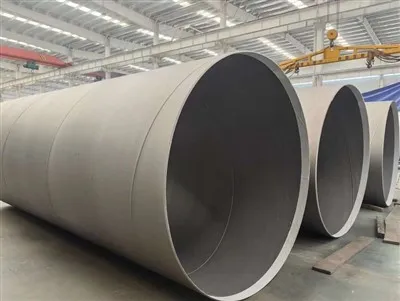

Pajp ta 'l-azzar SSAW Il-pajp ta' l-azzar spirali, magħruf ukoll bħala pajp iwweldjat spirali, huwa magħmul billi tirrumbla azzar strutturali b'livell baxx ta '-karbonju jew strixxa ta' azzar strutturali b'liga-baxxa f'tubu vojt f'ċertu angolu spirali (imsejjaħ angolu ta 'formazzjoni), u mbagħad iwweldjar il-ħjatat tat-tubu. Jista 'jipproduċi pajpijiet ta' l-azzar b'dijametru kbir ta '-b'azzar ta' strixxa idjaq.

Karatteristiċi:
Il-proċess ta 'produzzjoni ta' pajp iwweldjat bil-ħjata dritta (ERW/LSAW) huwa sempliċi, b'effiċjenza għolja fil-produzzjoni, bi prezz baxx u żvilupp mgħaġġel. Is-saħħa tal-pajp iwweldjat spirali hija ġeneralment ogħla minn dik tal-pajp iwweldjat b'ħjata dritta. Jista 'jipproduċi pajpijiet iwweldjati b'dijametri akbar b'billetti idjaq, u jista' wkoll jipproduċi pajpijiet iwweldjati b'dijametri differenti b'billetti tal-istess wisa '. Madankollu, meta mqabbla ma 'pajpijiet tal-ħjata dritta tal-istess tul, it-tul tal-weldjatura jiżdied bi 30 ~ 100%, u l-veloċità tal-produzzjoni hija aktar baxxa. Għalhekk, il-biċċa l-kbira tal-pajpijiet iwweldjati b'dijametru iżgħar jużaw iwweldjar tal-ħjata dritta, filwaqt li l-pajpijiet iwweldjati b'dijametru kbir jużaw l-aktar iwweldjar spirali.

Standard u Klassi

Klassifikazzjoni
Standard
Prodotti Ewlenin
Pajp ta 'l-Azzar għal Servizz ta' Fluwidu
GB/T 14291
Pajp iwweldjat għas-servizz tal-fluwidu tal-mini
GB/T 3091
Pajp iwweldjat għal servizz ta 'fluwidu bi pressjoni baxxa
SY/T 5037
Pajp ta 'l-azzar iwweldjat b'ark mgħaddas b'mod spirali għal pipelines għal servizz ta' fluwidu bi pressjoni baxxa
ASTM A53
Pajp tal-azzar iwweldjat u bla saldatura galvanizzat iswed u sħun-hipped
BS EN10217-2
Tipi ta' l-azzar iwweldjati għal skopijiet ta' pressjoni - kondizzjonijiet tekniċi ta' konsenja - parti 2: Tubi ta' l-azzar illigat u mhux liga wweldjati bl-elettriku bi proprjetajiet ta' temperatura elevata speċifikati
BS EN10217-5
Tipi tal-azzar iwweldjati għal skopijiet ta' pressjoni - kundizzjonijiet tekniċi ta' konsenja - parti 5: tubi tal-azzar mhux liga u liegi iwweldjati b'ark mgħaddas bi proprjetajiet speċifikati ta' temperatura elevata
Pajp ta 'l-Azzar għal Struttura Ordinarja
GB/T 13793
Pajp ta 'l-azzar iwweldjat b'reżistenza elettrika lonġitudinali
SY/T 5040
Munzelli tal-pajpijiet tal-azzar iwweldjati b'ark mgħaddsa b'mod spirali
ASTM A252
Munzelli tal-pajpijiet tal-azzar iwweldjati u mingħajr saldatura
BS EN10219-1
Sezzjonijiet vojta strutturali wweldjati ffurmati fil-kesħa ta' azzar mhux-liga u qamħa fina - parti 1: Kundizzjonijiet tekniċi ta' kunsinna
BS EN10219-2
Sezzjonijiet vojta strutturali wweldjati ffurmati fil-kesħa ta' azzar mhux-liga u qamħa fina - parti 2: tolleranzi dimmsions u proprjetajiet sezzjonali
Pajp tal-Linja
GB/T 9711.1
Pajp tal-azzar għas-sistema tat-trasport bil-pipeline tal-industriji taż-żejt u tal-gass naturali (pajp tal-azzar tal-Klassi A)
GB/T 9711.2
Pajp tal-azzar għas-sistema tat-trasport bil-pipeline tal-industriji taż-żejt u tal-gass naturali (pajp tal-azzar tal-Klassi B)
API 5L PSL1/2
Pajp tal-linja
Kejsing
API 5CT/ ISO 11960 PSL1
Pajp tal-azzar għall-użu bħala casing jew tubi għall-bjar tal-industriji taż-żejt u tal-gass naturali

Il-pajp ta 'l-azzar SSAW huwa l-materja prima tal-coil ta' l-istrixxa, ħafna drabi l-iffurmar ta 'estrużjoni tat-temperatura, proċess awtomatiku ta' wweldjar bl-ark mgħaddas doppju doppju -wajer magħmul minn pajp tal-ħjata spirali. Il-pajp ta 'l-azzar spirali se strixxa fl-unità tal-pajp, ir-rolling multi-rolling, strixxa rolled up, li tifforma vojt tal-ftuħ tal-vojt ċirkolari, aġġusta t-tnaqqis tar-roll tal-għafsa, il-kontroll tal-vojt tal-weldjatura fil-1 ~ 3mm, u tagħmel iż-żewġt itruf tal-weldjatura flush.

(1) Il-materja prima hija coil tal-azzar tal-istrixxa, wajer tal-iwweldjar u fluss. Għandhom jgħaddu minn spezzjoni fiżika u kimika stretta qabel ma jibdew jintużaw.
(2) Ir-ras u d-denb ta 'l-azzar ta' l-istrixxa huma magħquda mill-butt-b'iwweldjar bl-ark mgħaddas b'wajer wieħed-jew doppju-. Wara li jiġi rrumblat f'pajp ta 'l-azzar, l-iwweldjar awtomatiku bl-ark mgħaddas jintuża għall-iwweldjar tat-tiswija.
(3) Qabel ma tifforma, l-azzar tal-istrixxa jiġi livellat, mirqum, inċanat, imnaddaf mill-wiċċ, imwassal u mgħawġa minn qabel.
(4) Gauge tal-pressjoni tal-kuntatt elettriku jintuża biex jikkontrolla l-pressjoni taċ-ċilindru taż-żejt fuq iż-żewġ naħat tal-conveyor biex jiżgura t-trasport bla xkiel tal-azzar tal-istrixxa.
(5) L-iffurmar tar-rombli ikkontrollat ​​esternament jew ikkontrollat ​​internament huwa adottat.
(6) Apparat ta 'kontroll tad-distakk tal-weldjatura jintuża biex jiżgura li d-distakk tal-weldjatura jissodisfa r-rekwiżiti tal-iwweldjar. Id-dijametru tal-pajp, l-allinjament ħażin u d-distakk tal-weldjatura huma kkontrollati b'mod strett.
(7) Kemm l-iwweldjar intern kif ukoll estern isir b'iwweldjar b'ark mgħaddas ta' wajer-wieħed jew doppju-bl-użu ta' welder elettriku Lincoln Amerikan biex jinkisbu speċifikazzjonijiet stabbli tal-iwweldjar.
(8) Il-weldjaturi kollha huma spezzjonati minn ditekters awtomatiċi ultrasoniċi kontinwi onlajn biex jiżguraw kopertura tal-ittestjar 100% mhux-distruttiv ta 'weldjaturi spirali. Jekk ikun hemm difetti, jinstema' allarm awtomatiku u tiġi sprejjata marka. Il-ħaddiema tal-produzzjoni jistgħu jaġġustaw il-parametri tal-proċess fi kwalunkwe ħin biex jeliminaw id-difetti fil-ħin.
(9) Il-pajpijiet ta 'l-azzar jinqatgħu f'biċċiet singoli b'magna tal-qtugħ tal-plażma ta' l-arja.
(10) Wara li jinqatgħu f'pajpijiet ta 'l-azzar singoli, kull lott ta' pajpijiet ta 'l-azzar għandu jgħaddi minn sistema stretta ta' l-ewwel spezzjoni biex jiċċekkja l-proprjetajiet mekkaniċi, il-kompożizzjoni kimika, l-istatus tal-fużjoni, il-kwalità tal-wiċċ tal-weldjaturi u ttestjar mhux-distruttiv biex jiġi żgurat li l-proċess tat-teħid tal-pajpijiet ikun ikkwalifikat qabel ma jkun jista 'jitqiegħed uffiċjalment fil-produzzjoni.
(11) Il-partijiet b'marki ta 'detezzjoni ta' difetti ultrasoniċi kontinwi fuq il-weldjaturi jiġu spezzjonati mill-ġdid b'manwal ultrasoniku u X-raġġi. Jekk ikun hemm difetti, huma jissewwew u mbagħad jiġu soġġetti għal ttestjar mhux-distruttiv mill-ġdid sakemm jiġi kkonfermat li d-difetti ġew eliminati.
(12) Il-weldjaturi tal-butt tal-azzar tal-istrixxa u l-pajpijiet fejn il-ġonot T-jaqsmu mal-weldjaturi spirali huma kollha spezzjonati bit-televiżjoni jew film tar-raġġi X-.
(13) Kull pajp ta 'l-azzar huwa soġġett għal test idrostatiku, u l-pressjoni hija ssiġillata b'mod radjali. Il-pressjoni tat-test u l-ħin huma kkontrollati b'mod strett minn apparat ta 'skoperta tal-mikrokompjuter tal-pressjoni tal-ilma tal-pajp tal-azzar. Il-parametri tat-test huma awtomatikament stampati u rreġistrati.
(14) It-tarf tal-pajp huwa mmaxinjat biex jikkontrolla b'mod preċiż il-vertikalità tal-wiċċ tat-tarf, l-angolu tal-kanal u t-tarf ċatt.
