Sezzjonijiet vojta Strutturali

Sezzjonijiet vojta strutturali (SHS)u Rettangolari Hollow Sections (RHS) huma komponenti essenzjali fi proġetti moderni ta 'kostruzzjoni u inġinerija. Dawn il-profili tal-azzar versatili jiġu f'diversi daqsijiet u speċifikazzjonijiet, li jagħmluhom adattati għal firxa wiesgħa ta 'applikazzjonijiet. F'din il-gwida komprensiva, aħna ser nesploraw id-dinja ta 'SHS u RHS, billi nidħlu fid-daqsijiet, l-applikazzjonijiet, u l-kunsiderazzjonijiet ewlenin għall-għażla tagħhom.

X'inhuma d-daqsijiet standard għall-pajpijiet SHS u RHS?

Fejn jidħlu Sezzjonijiet vojta strutturali (SHS) u Sezzjonijiet vojta minn ġewwa rettangolari (RHS), il-fehim tad-daqsijiet standard huwa kruċjali għall-inġiniera, periti u professjonisti tal-kostruzzjoni. Dawn il-profili tal-azzar huma disponibbli f'firxa wiesgħa ta 'dimensjonijiet biex jissodisfaw diversi rekwiżiti tal-proġett.

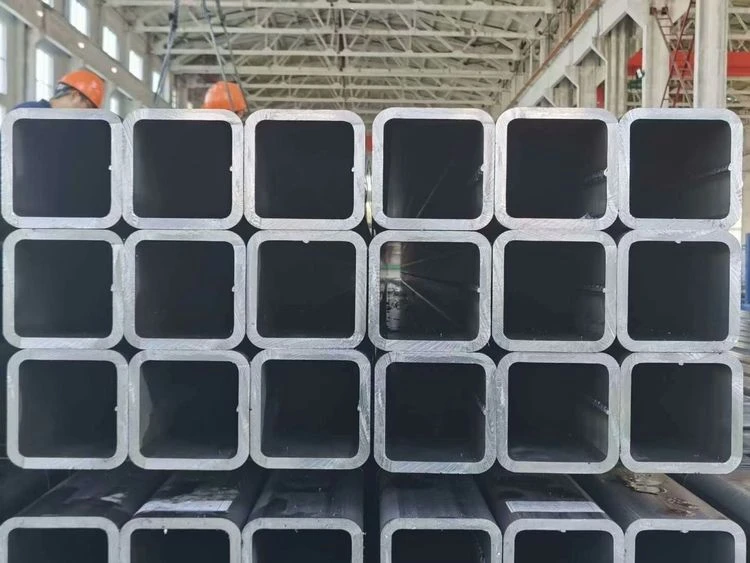

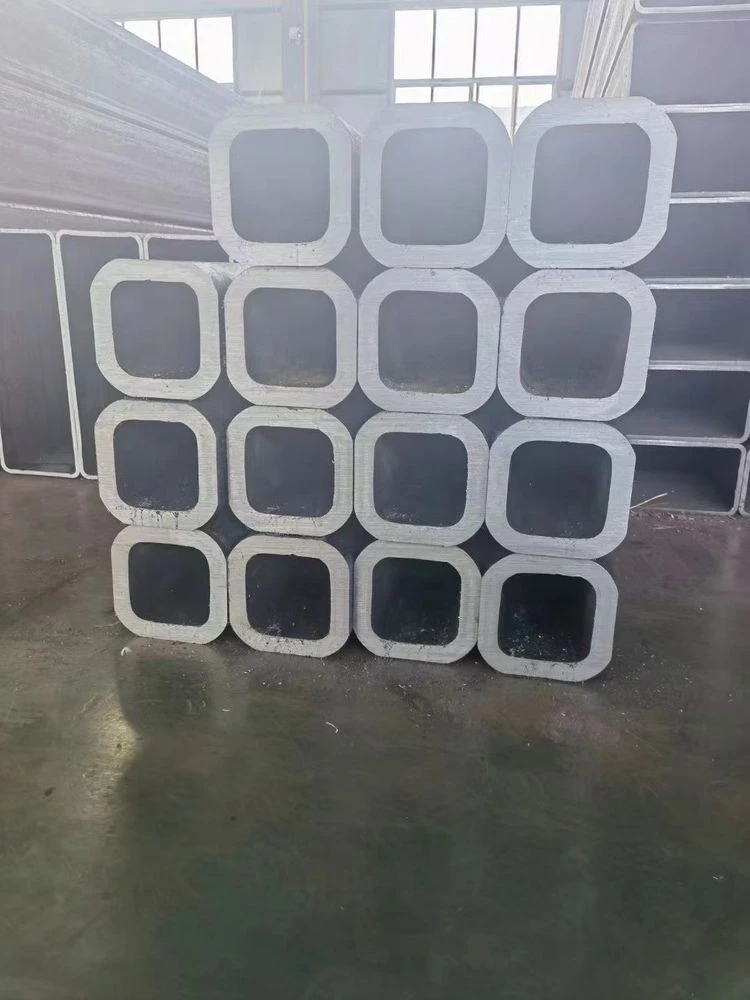

Għal pajpijiet SHS, li għandhom cross-kwadru, daqsijiet komuni tipikament ivarjaw minn 20mm x 20mm sa 1200mm x 1200mm. Il-ħxuna tal-ħajt tista 'tvarja minn 1.6mm sa 16mm, skont ir-rekwiżiti strutturali. Uħud mid-daqsijiet SHS l-aktar użati ta 'spiss jinkludu:

- 50mm x 50mm

- 75mm x 75mm

- 100mm x 100mm

- 150mm x 150mm

- 200mm x 200mm

- 250mm x 250mm

- 300mm x 300mm

- 350mm x 350mm

- 400mm x 400mm

- 450mm x 450mm

- 500mm x 500mm

- 750mm x 750mm

- 600mm x 600mm

- 800mm x 800mm

- 900mm x 900mm

- 1000mm x 1000mm

- 1200mm x 1200mm

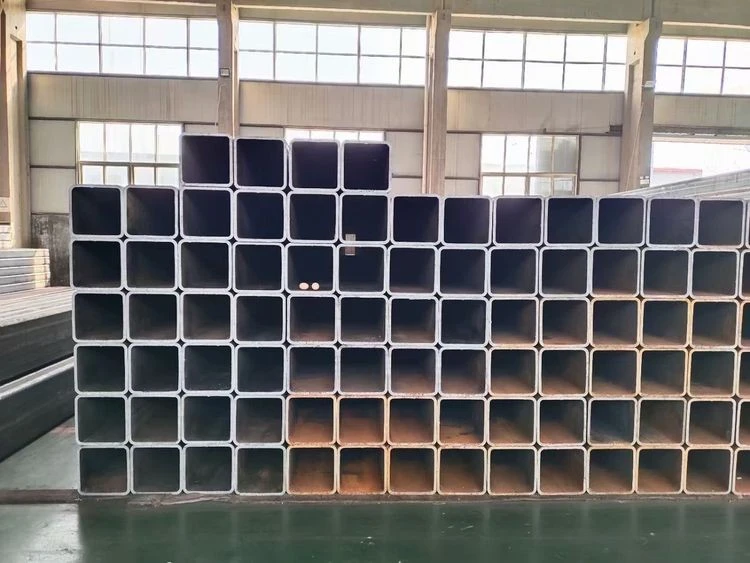

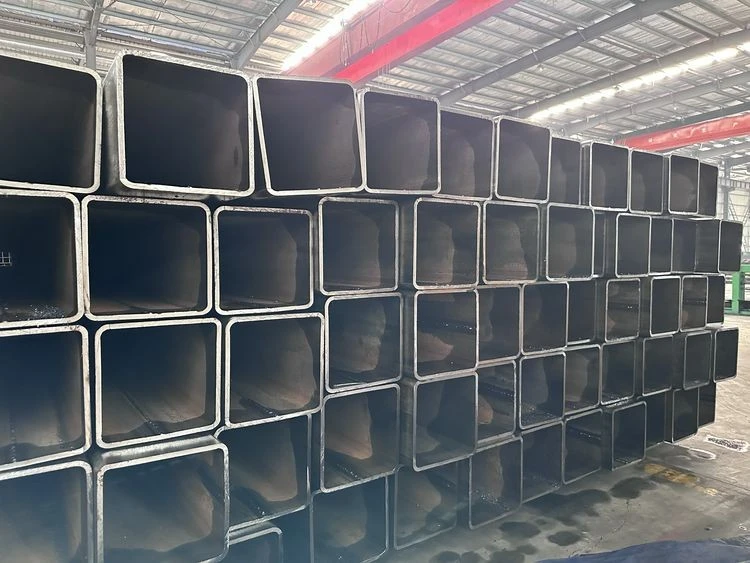

Il-pajpijiet RHS, ikkaratterizzati mill-cross-rettangolari tagħhom, joffru saħansitra aktar flessibilità f'termini ta' dimensjonijiet. Daqsijiet standard għal RHS jistgħu jvarjaw minn 50mm x 30mm sa 500mm x 300mm jew akbar. Ħxuna tal-ħitan huma simili għal dawk ta 'SHS, li jvarjaw minn 1.6mm sa 16mm. Daqsijiet RHS popolari jinkludu:

- 50mm x 25mm

- 75mm x 50mm

- 100mm x 50mm

- 150mm x 100mm

- 200mm x 100mm

- 300mm x 200mm

- 400mm x 200mm

- 500mm x 300mm

- 600mm x 200mm

- 600mm x 300mm

- 800mm x 400mm

- 800mm x 500mm

- 1000mm x 500mm

- 1200mm x 1000mm

- 1200mm x 800mm

Huwa importanti li wieħed jinnota li dawn id-daqsijiet mhumiex eżawrjenti, u l-manifatturi jistgħu joffru dimensjonijiet tad-dwana biex jissodisfaw ħtiġijiet speċifiċi tal-proġett. L-għażla tad-daqs tiddependi fuq diversi fatturi, inklużi r-rekwiżiti tal-ġarr-tagħbija, id-disinn arkitettoniku, u l-applikazzjoni speċifika tal-membru strutturali.

Meta tagħżel id-daqs xieraq għall-pajpijiet SHS jew RHS, l-inġiniera għandhom jikkunsidraw diversi fatturi:

1. Kapaċità ta' ġarr-tagħbija: Sezzjonijiet akbar u ħitan eħxen ġeneralment jipprovdu saħħa akbar u kapaċità ta' ġarr-tagħbija.

2. It-tul tal-firxa: It-tul meħtieġ tal-membru strutturali jinfluwenza l-għażla tad-daqs.

3. Konsiderazzjonijiet tal-piż: Il-bilanċ tas-saħħa mal-piż tal-istruttura ġenerali huwa kruċjali għal disinn effiċjenti.

4. Rekwiżiti estetiċi: F'xi każijiet, il-profil viżibbli tas-sezzjonijiet jista 'jinfluwenza l-għażla tad-daqs għal raġunijiet arkitettoniċi.

5. Konnessjonijiet u ġonot: Id-daqs magħżul għandu jkun kompatibbli mal-metodi ta 'konnessjoni ppjanati u elementi strutturali oħra.

Il-fehim ta 'dawn id-daqsijiet standard u l-applikazzjonijiet tagħhom huwa essenzjali biex jiġi ottimizzat id-disinn strutturali u tiġi żgurata l-lonġevità u s-sigurtà tal-proġetti ta' kostruzzjoni. Dejjem ikkonsulta kodiċijiet u standards tad-disinn rilevanti, bħal AS/NZS 1163, meta tispeċifika pajpijiet SHS u RHS għall-proġett tiegħek.

Kif tapplika l-ispeċifikazzjoni tal-pajp AS 1163 għal SHS?

AS 1163, l-Istandard Awstraljan għal sezzjonijiet vojta minn ġewwa tal-azzar strutturali, għandu rwol kruċjali fid-definizzjoni tal-ispeċifikazzjonijiet għalAS 1163 Pajp SHS(Sezzjonijiet vojta kwadra) u profili vojta strutturali oħra. Dan l-istandard jiżgura li s-sezzjonijiet tal-azzar użati fi proġetti ta 'kostruzzjoni u inġinerija jissodisfaw kriterji stretti ta' kwalità u prestazzjoni.

L-ispeċifikazzjoni AS 1163 tkopri diversi aspetti ewlenin tal-pajpijiet SHS:

1. Gradi tal-Materjal:

AS 1163 jiddefinixxi gradi differenti ta 'azzar użati għal SHS, bl-aktar komuni jkunu C350 u C450. Dawn il-gradi jindikaw ir-reżistenza minima ta 'l-azzar, b'C350 li għandu saħħa ta' rendiment ta '350 MPa u C450 li għandu 450 MPa. L-għażla tal-grad tiddependi fuq ir-rekwiżiti strutturali speċifiċi tal-proġett.

2. Proċess ta 'Manifattura:

L-istandard jispeċifika li l-pajpijiet SHS għandhom jiġu manifatturati bl-użu ta 'l-iwweldjar ta' reżistenza elettrika (ERW) jew proċess approvat simili. Dan jiżgura konsistenza fil-kwalità tal-weldjatura u l-integrità strutturali ġenerali tas-sezzjonijiet.

3. Tolleranzi Dimensjonali:

AS 1163 jistabbilixxi tolleranzi stretti għad-dimensjonijiet tal-pajpijiet SHS, inklużi:

Dimensjonijiet esterni (wisa' u fond)

Ħxuna tal-ħajt

Straightness

Squareness tal-ġnub

Dawwar

Dawn it-tolleranzi jiżguraw li l-pajpijiet SHS jissodisfaw l-ispeċifikazzjonijiet meħtieġa u jistgħu jintużaw b'mod affidabbli f'kalkoli strutturali u disinji.

4. Finish tal-wiċċ u Kisi:

L-istandard jiddeskrivi r-rekwiżiti għall-finitura tal-wiċċ, inklużi l-livelli aċċettabbli ta 'imperfezzjonijiet tal-wiċċ. Jipprovdi wkoll linji gwida għal kisjiet protettivi, bħall-galvanizzazzjoni, li jistgħu jiġu applikati biex itejbu r-reżistenza għall-korrużjoni.

5. Proprjetajiet mekkaniċi:

AS 1163 jispeċifika l-proprjetajiet mekkaniċi meħtieġa ta 'AS 1163 Pajp SHS, inklużi:

Saħħa tat-tensjoni

Saħħa ta 'rendiment

Titwil

Ebusija tal-impatt (għal ċerti gradi u ħxuna)

Dawn il-proprjetajiet huma kruċjali biex jiġi żgurat li l-pajpijiet SHS jistgħu jifilħu t-tagħbijiet mistennija u l-kundizzjonijiet ambjentali fl-applikazzjonijiet maħsuba tagħhom.

6. Ittestjar u Spezzjoni:

L-istandard jobbliga diversi testijiet u proċeduri ta 'spezzjoni biex jivverifikaw il-konformità mar-rekwiżiti speċifikati. Dawn jistgħu jinkludu:

Testijiet tat-tensjoni

Testijiet tal-iċċattjar

Spezzjonijiet viżwali

Ittestjar mhux-distruttiv ta' weldjaturi

7. Immarkar u Dokumentazzjoni:

AS 1163 jeħtieġ li l-pajpijiet SHS ikunu mmarkati b'informazzjoni speċifika, inkluż l-isem jew it-trademark tal-manifattur, il-grad tal-azzar, u d-denominazzjoni standard. Dan jiżgura t-traċċabilità u jgħin biex jivverifika li l-materjali korretti qed jintużaw fuq-sit.
