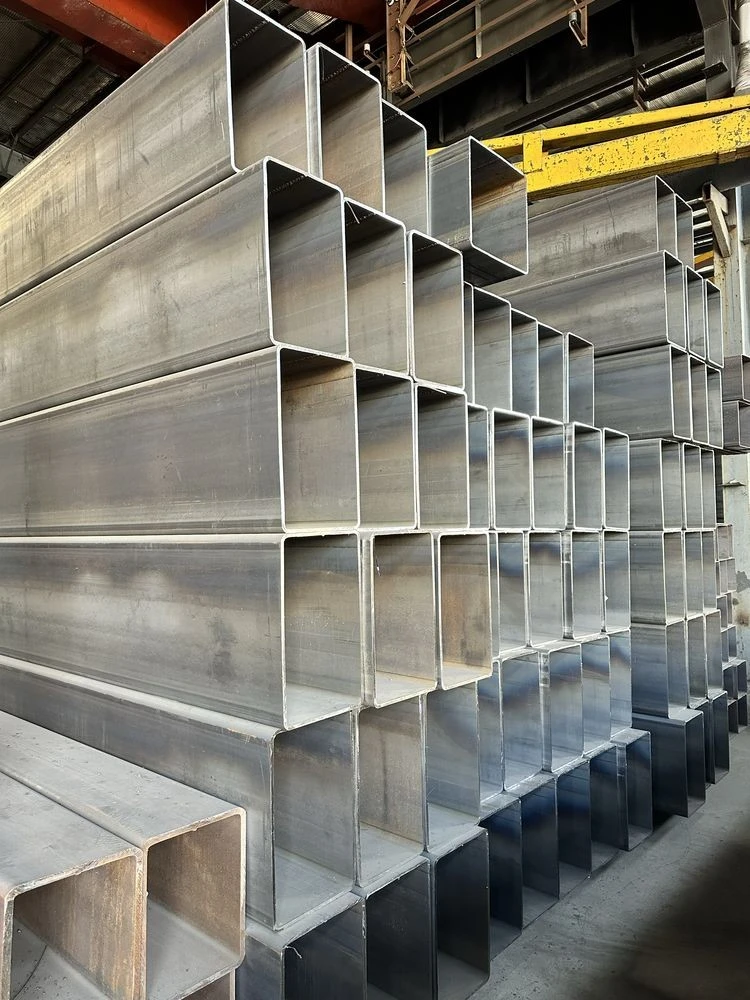

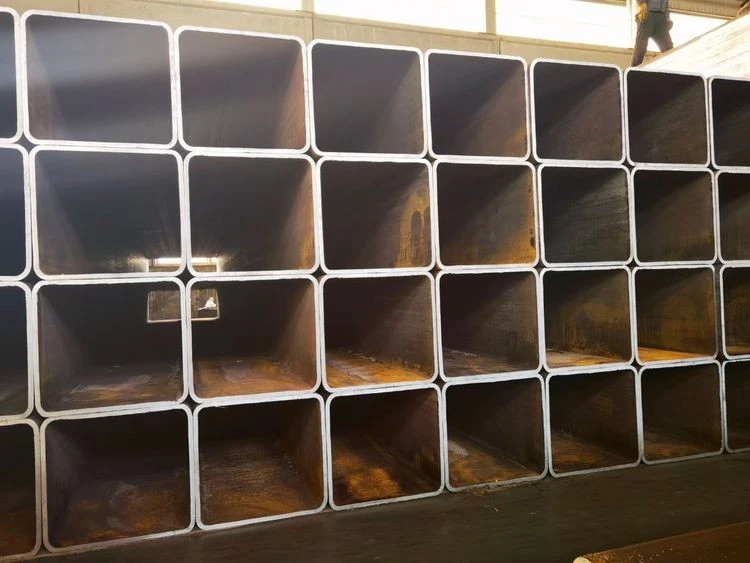

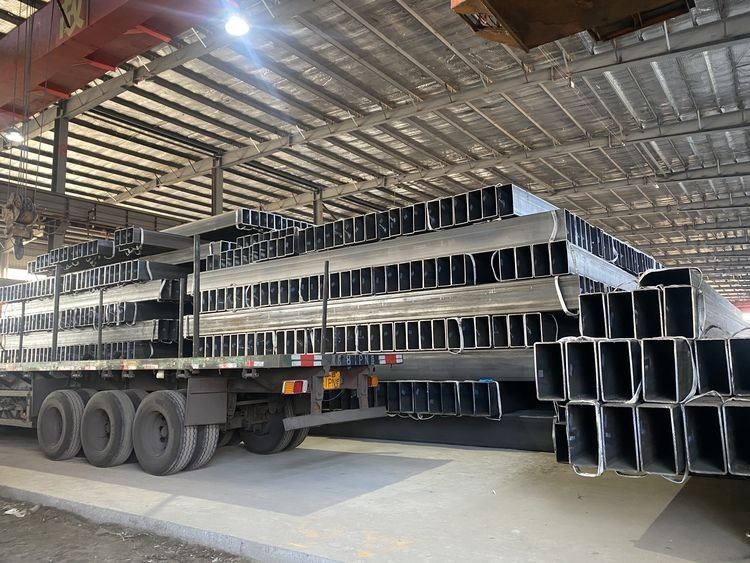

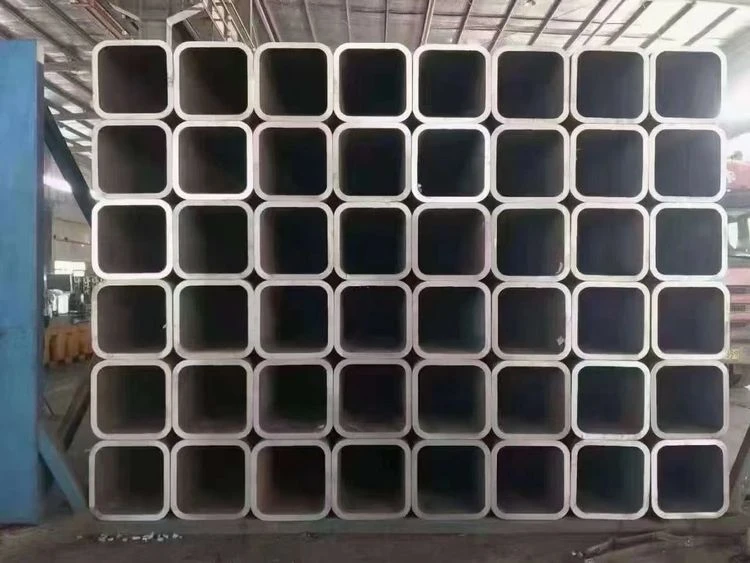

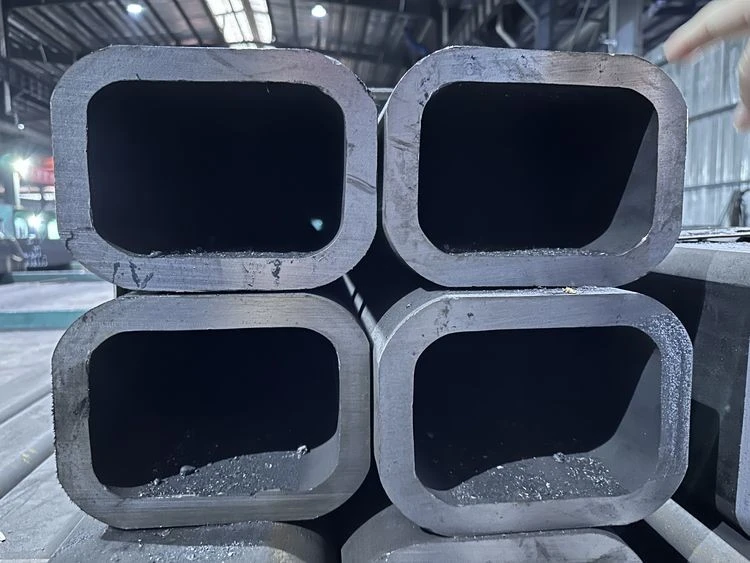

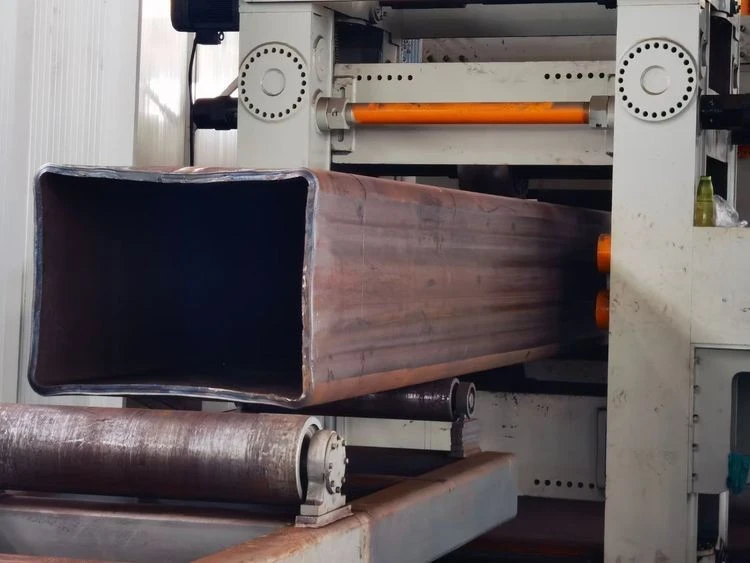

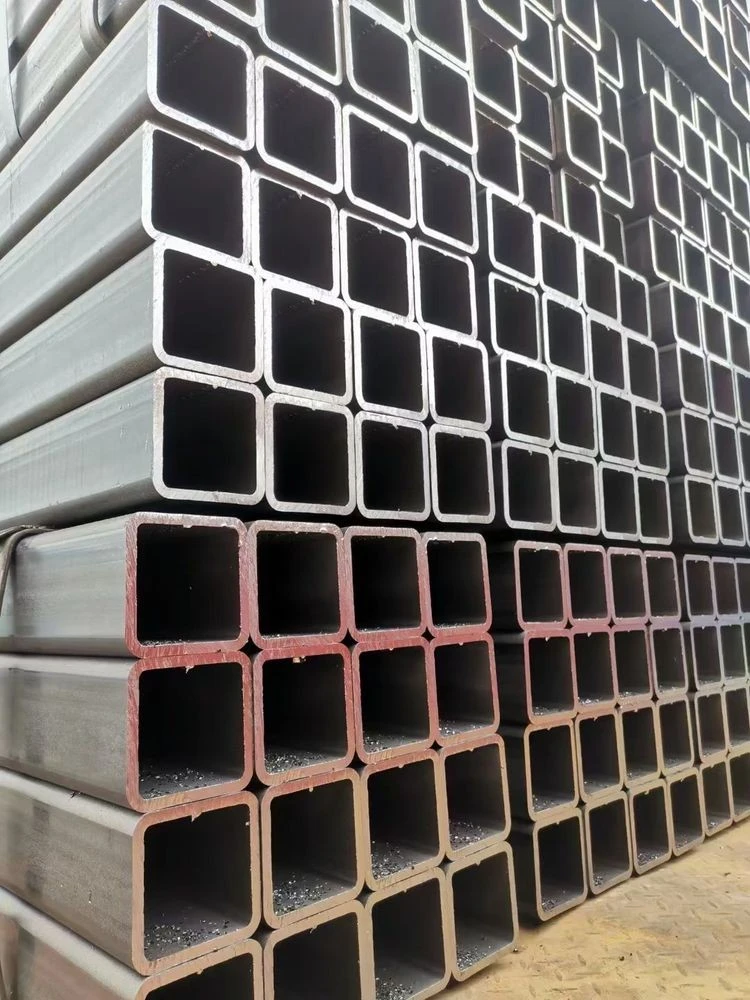

BS EN 10210 għal Sezzjonijiet vojta Strutturali Hot Finished
BS EN 10210 għal strutturali Hot lestsezzjonijiet vojtata' azzar mhux-ligat u qamħ fin.
Din il-parti ta’ dan l-Istandard Ewropew tispeċifika kundizzjonijiet tekniċi ta’ kunsinna għal sezzjonijiet vojta lesti sħun ta’ ċirkulari,kwadru, rettangolarijew forom ellittiċi u japplika għal sezzjonijiet vojta ffurmati sħan, bi jew mingħajr trattament sussegwenti tas-sħana, jew iffurmati kiesaħ bi trattament sussegwenti tas-sħana biex jinkiseb
kundizzjonijiet metallurġiċi ekwivalenti għal dawk miksuba fil-prodott iffurmat bis-sħana.
|
Kompożizzjoni Kimika għal Hot Finished Circular Hollow Sezzjoni |
|
|
Kompożizzjoni kimika – analiżi kuċċarina |
|
|
Hot Finished Ċirkolari Hollow Sezzjoni |
|
|
Speċifikazzjoni |
EN10210 S355J2H Parti 1: 2006 |
|
% max |
|
|
Karbonju |
0.22 |
|
Silikon |
0.55 |
|
Manganiż |
1.60 |
|
Kubrit |
0.030 |
|
Fosfru |
0.030 |
|
Tapit ekwivalenti tal-karbonju (CEV) T Inqas minn jew ugwali għal 16mm |
0.45 |
|
Tip ta' deossidazzjoni |
Azzar kompletament maqtul |
|
Proprjetajiet mekkaniċi għal Hot Finished Circular Hollow Sezzjoni |
|
|
Speċifikazzjoni |
EN10210 S355J2H Parti 1: 2006 |
|
Qawwa tat-tensjoni Rm N/mm2: 3 Inqas minn jew ugwali għal T Inqas minn jew ugwali għal 100mm |
470 – 630 |
|
Qawwa ta' Rendiment ReH Min, N/mm2: T Inqas minn jew ugwali għal 16mm |
355 |
|
Min Titwil % T Inqas minn jew ugwali għal 40mm fuq it-tul tal-kejl 5.65. √S0 |
22 |
|
Proprjetajiet tal-impatt Enerġija Ave minima (J) f'-20 grad |
27 |
|
Tolleranzi dimensjonali EN10210: 2006 Parti 2 |
||
|
Kwadru/Rettangolari |
Ċirkolari/Ovali |
|
|
Dimensjoni ta' barra (DB u H) |
±1% b'min ta '±0.5mm |
Ċirkolari ±1% b'min ta '±0.5mm u massimu ta '±10mm |
|
Ħxuna (T) |
-10% Nota. Devjazzjoni pożittiva limitata mit-tolleranza tal-massa |
-10% Nota. Devjazzjoni pożittiva limitata mit-tolleranza tal-massa |
|
Squareness tal-ġenb |
90 grad ± 1 grad |
- |
|
Profil tal-kantuniera esterna |
2T max f'kull kantuniera* (EN10210 għandu 3T max). |
- |
|
Konkavità/konvessità (x) |
±1% tal-ġenb, imkejla indipendentement minn it-tolleranza fuq id-dimensjoni ta 'barra |
- |
|
Dawwar (V) |
2mm flimkien ma '0.5mm/m max. Is-sezzjoni titqiegħed fuq wiċċ ċatt b'tarf wieħed jinżamm ċatt. Fit-tarf l-ieħor tittieħed id-differenza fl-għoli taż-żewġ kantunieri t'isfel. |
– |
|
Quddiesa (M) |
±6% fuq tulijiet individwali |
±6% fuq tulijiet individwali |
|
Straightness |
Max 0.2% tat-tul totali & 3mm fuq kull 1m tul |
Massimu 0.2% tat-tul totali & 3mm fuq kull 1m tul. (It-tolleranza permessa hija d-doppju tal-valur għal H<250) |
|
Tul |
+150mm/-0mm |
+150mm/-0mm |
* Teskludi RHS 250 x 200, li huwa 3T max f'kull kantuniera f'konformità ma 'EN10210
|
EN10210 CHS-Sezzjonijiet vojta minn ġewwa ċirkulari – tul u tolleranzi |
||||
|
Dijametru ta' Barra |
Iwweldjati |
|||
|
mm |
Ħxuna mm |
Mitħna standard tulijiet m |
Mitħna speċjali tulijiet m* |
Tolleranza mm |
|
21.3 – 42.4 |
Kollha |
6.0, 6.4, 7.5 |
5.4 – 7.5 |
+150-0 |
|
48.3 |
Kollha |
6.0, 6.4, 7.5 & 10.0 |
5.4 – 14.6 |
+150-0 |
|
60.3 – 114.3 |
Kollha |
6.0, 6.4, 7.5 & 10.0 |
5.0 – 14.6 |
+150-0 |
|
139.7 |
Kollha |
7.5 & 10.0 |
6.0 – 14.5 |
+150-0 |
|
168.3 – 193.7 |
Kollha |
7.5, 10.0 & 12.0 |
6.0 – 14.6 |
+150-0 |
|
219.1 – 508.0 |
Kollha |
10.0 & 12.0 |
6.0 – 14.6 |
+150-0 |
