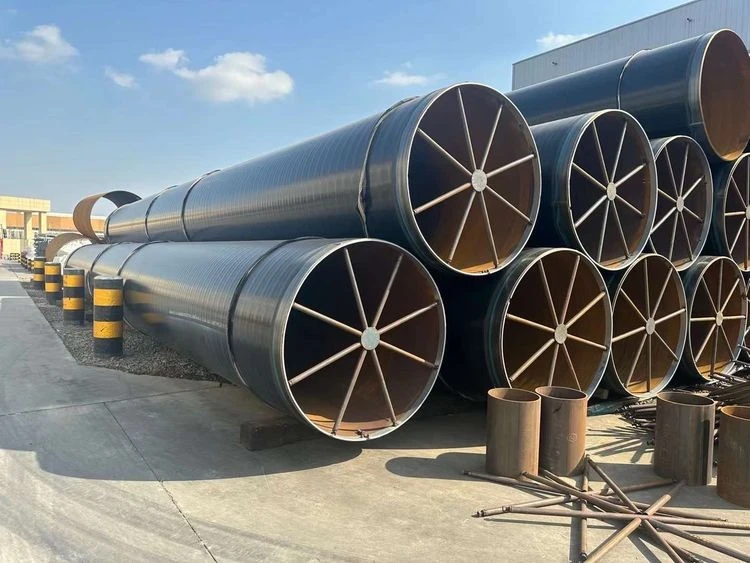

ASTM A671 EFW PAJP TA ' L-AZZAR

ASTM A671 - Speċifikazzjoni Standard għal Pajp ta' l-Azzar Iwweldjat bil-Fużjoni Elettrika għal Temperaturi Atmosferiċi u Inferjuri


ASTM A671 huwa standard żviluppat mis-Soċjetà Amerikana għall-Ittestjar u l-Materjali (ASTM International). Dan l-istandard japplika għal pajpijiet ta 'l-azzar manifatturati mill-iwweldjar bil-fużjoni elettrika (EFW)proċess, prinċipalment użat f'kontenituri ta 'pressjoni, sistemi ta' pajpijiet u applikazzjonijiet kritiċi oħra f'ambjenti ta 'temperatura normali u baxxa.

Skop ta' applikazzjoni:
Pajpijiet ta 'pressjoni, tankijiet tal-ħażna, eċċ użati għal servizzi ta' temperatura baxxa jew normali, komunement użati fiż-żejt, gass, kimiċi u industriji oħra.
It-temperatura tax-xogħol hija ġeneralment mhux inqas minn -50 grad F (-45 grad), skont il-grad tal-azzar u r-rekwiżiti tat-test tal-impatt.

Kategoriji ta' grad differenti (bħal CL22) huma maqsuma skond proċessi ta' manifattura, rekwiżiti ta' spezzjoni u livelli ta' stress permissibbli, u għandhom rekwiżiti stretti dwar il-kwalità tal-iwweldjar, ittestjar mhux-distruttiv, eċċ.

Speċifikazzjonijiet u materjali:
Dijametru ta' barra: akbar minn jew ugwali għal 16 pulzieri (406mm)
Ħxuna tal-ħajt: akbar minn jew ugwali għal 1/4 pulzieri (6.4mm)

Gradi tal-materjal:
L-istandard jinkludi diversi gradi ta 'azzar tal-karbonju u azzar b'liga baxxa (bħal CL15, CL16, CL20, CL22, eċċ.), U n-numru jirrappreżenta s-saħħa ta' rendiment minimu (unità: ksi, jiġifieri elf libbra kull pulzier kwadru).

Pereżempju: CL20 tfisser li s-saħħa ta 'rendiment minimu hija 20 ksi (madwar 138 MPa).

A671 CC60 huwa azzar tal-karbonju komuni b'kontenut speċifiku ta 'karbonju, silikon u manganiż. A671 CC65 u CC70 huma wkoll azzar tal-karbonju komuni, filwaqt li A671 CD70 huwa azzar tas-silikon tal-manganiż. L-istandard A671 ikopri wkoll azzar tan-nikil, bħal A671 CF66 u CF71.

Kompożizzjoni kimika:

Il-pajp tal-azzar ASTM A671 huwa magħmul minn pjanċa tal-azzar ta 'kwalità ta' reċipjent tal-pressjoni. Gradi differenti għandhom rekwiżiti ta 'kompożizzjoni kimika differenti, iżda ġeneralment jinkludu l-kontroll tal-elementi ewlenin li ġejjin:

Karbonju (C): jaffettwa s-saħħa u l-iwweldjar, ġeneralment ikkontrollati f'medda aktar baxxa (bħal Inqas minn jew ugwali għal 0.23%).
Manganiż (Mn): itejjeb is-saħħa u t-toughness, firxa komuni 0.79-1.3%.
Silikon (Si): użat għad-deossidazzjoni, ġeneralment 0.13-0.45%.
Kubrit (S) u fosfru (P): strettament limitati (Inqas minn jew ugwali għal 0.035%) biex tiġi evitata fraġilità sħuna u kiesħa.

Elementi oħra ta 'liga (bħal Ni, Cr, Mo, V, eċċ.): jistgħu jiżdiedu xi gradi biex itejbu t-toughness f'temperatura baxxa.

Proprjetajiet mekkaniċi:

Il-pajpijiet ta 'l-azzar taħt l-istandard ASTM A671 huma ġeneralment magħmula minn materjali ta' l-azzar tas-silikon tal-karbonju-manganiż- b'saħħa u toughness tajba. Għal gradi materjali speċifiċi, bħal "GR.CC 60", "GR" tirrappreżenta l-grad, "CC 60" tindika t-tip u l-grad tas-saħħa tal-materjal, u "60" tista 'tirrappreżenta s-saħħa ta' rendiment tal-materjal, li hija bejn wieħed u ieħor ekwivalenti għal 415 MPa‌.

Il-proprjetajiet mekkaniċi tal-pajpijiet tal-azzar ASTM A671 jiddependu fuq il-grad (bħal CC60, Gr.65) u l-kategorija tat-trattament tas-sħana (bħal CL22, CL32), prinċipalment inklużi:

Qawwa tar-Rendiment (YS): Rekwiżit minimu (bħal Ikbar minn jew ugwali għal 220 MPa jew ogħla).
Qawwa tat-tensjoni (TS): Normalment 415-555 MPa (bħal CC60).
Titwil: Akbar minn jew ugwali għal 21% (tkejjel id-duttilità tal-materjal).
It-toughness tal-impatt (xi gradi jeħtieġ li jissodisfaw-testijiet tal-impatt f'temperatura baxxa, bħal Charpy V-test tal-talja f'-45 grad ).

Proċess tal-manifattura:
Il-pjanċa tal-azzar hija ffurmata f'tubu tond minn J (Joggle)-C (Crimp)-O (Miftuħ)-E (Espandi) iffurmar f'diversi stadji-.
Il-pajp tal-azzar huwa wweldjat permezz ta 'proċess ta' wweldjar bil-fużjoni elettrika (EFW), u l-weldjaturi huma suġġetti għal 100% ittestjar radjografiku (RT) jew ittestjar ieħor mhux-distruttiv (NDT) biex tiġi żgurata l-kwalità.
Il-proċess tal-iwweldjar jeħtieġ kontroll strett tal-kurrent, il-vultaġġ, u l-veloċità tal-iwweldjar biex tiġi żgurata l-kwalità tal-weldjatura.

Rekwiżiti tat-test:
Test idrostatiku: Kull pajp tal-azzar huwa soġġett għal test tal-pressjoni idrawlika.
Ittestjar mhux-distruttiv (NDT): Il-weldjaturi huma soġġetti għal ttestjar radjografiku jew ultrasoniku.
Test tal-impatt (mhux obbligatorju): Skont ir-rekwiżiti tat-temperatura, jista' jkun meħtieġ test tal-impatt Charpy V-talja.

Differenzi minn standards oħra:
Standards simili bħal ASTM A672 (għal pajpijiet iwweldjati b'fużjoni elettrika bi pressjoni-għoli u-temperatura għolja), filwaqt li ASTM A671 jiffoka aktar fuq applikazzjonijiet ta'-temperatura baxxa.
B'differenza mill-istandards tal-pajpijiet mingħajr saldatura (bħal ASTM A106), A671 huwa pajp iwweldjat, iżda huwa ttestjat b'mod strett biex jiżgura s-saħħa.

Applikazzjoni komuni:
Pipelines tal-gass likwifikat krijoġeniku (LNG).
Tagħmir tar-raffinar tal-pitrolju
Reċipjenti krijoġeniċi taħt pressjoni fl-industrija kimika
